【ビフォアアフター】 ゲームボーイに第二の人生を歩ませる 【画像で解説】

1024d54e

ゲームボーイ、魔改造 ( ´・ω・)y─┛~~~oΟ◯



1: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:12:41.669 ID:jZsNj61i0.net
no title


候補者はこの方達です

4: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:15:08.164 ID:2P5NXv300.net
防弾チョッキ

5: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:16:04.302 ID:jZsNj61i0.net
画面の状態まだマシなこの1台をバラした

013979


7: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:18:42.062 ID:jZsNj61i0.net
013980

画面に汚れはないけど
古いゲームボーイによくある画面の縦線が



8: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:19:20.668 ID:CPZpDXbfp.net
で、完成したのがこれ

no title

10: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:21:43.010 ID:jZsNj61i0.net
>>8
ほしい

no title

縦線は画面の下をハンダゴテでごしごしすると直ります

12: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:23:29.636 ID:+pgGfxrJ0.net
素晴らしい

13: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:24:07.408 ID:aHwfdvij0.net
中身差し替えるんじゃなくてあくまでゲームボーイでいくのか

14: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:24:47.304 ID:MTLLib6n0.net
何を目指してるのか言わないまま進める気?

16: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:25:42.964 ID:jZsNj61i0.net
no title


液晶画面の裏に貼ってある反射シートを剥がす

no title


剥がした

17: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:27:37.778 ID:MTLLib6n0.net
もう分かったわ
バックライトつける気だな

19: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:29:55.550 ID:jZsNj61i0.net
>>13-15
このスレタイだと別なものに差し替える感じに受け取られたか?
単純にゲームボーイのまま再生するだけです

no title

はるばるアメリカから来たバックライト

21: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:31:44.581 ID:aHwfdvij0.net
>>19
「第二の」っていうと別の物になるイメージがあるな

20: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:31:15.182 ID:jZsNj61i0.net
no title

ハンダ付けして

no title

さっき銀紙剥がした画面の後ろにIN

22: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:31:49.172 ID:pJpL5P30M.net
第二の人生じゃない件

23: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:33:10.484 ID:iS/XPr390.net
もともと動くんかい

24: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:33:39.004 ID:e7XLm6ce0.net
要はニコイチか

25: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:34:20.963 ID:jZsNj61i0.net
>>21-22
まじでか俺の日本語力ダメじゃん

no title

液晶画面には必要不可欠な偏光フィルムを入れる


no title

ちなみに90度向きを変えると白黒が反転します

26: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:36:18.581 ID:jZsNj61i0.net
no title

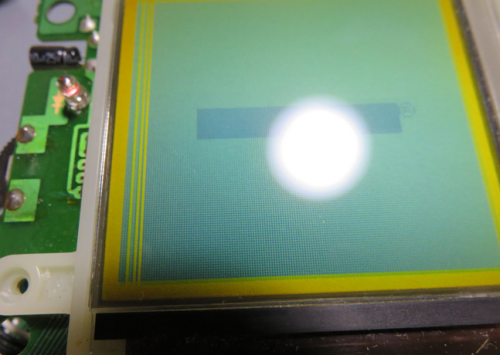

基板の方にもハンダ付けしたら

no title

通電チェックして問題なし

27: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:36:55.960 ID:e7XLm6ce0.net
すげぇ

28: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:38:25.967 ID:jZsNj61i0.net
no title

バックライト化は完了

ただ画面が光ってるからちょっと白っぽくなって見づらい

29: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:40:28.439 ID:jZsNj61i0.net
no title

そこで役立つのがこちら
自分で買っといてよくわかってないけど画面を反転するチップらしい

ttp://i.imgur.com/wgs9TG3.jpg
これもハンダ付けします

30: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:40:49.000 ID:3uT4+7dK0.net
ハードオフで108円のジャンクか

34: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:43:51.405 ID:jZsNj61i0.net
>>30
近所にハードオフ無い田舎だからジャンク価格羨ましい
リサイクルショップにゲームボーイとかあっても2000円とかするし

>>31
最近はインターネッツで調べれば先人の知恵出てくるし
俺みたいな初心者でもできるからオススメ

no title

無事反転されました

31: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:41:05.794 ID:Z3K+jHfy0.net
こういう電子工作的なことやってみたいな
めちゃくちゃ楽しそう

32: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:42:07.859 ID:BZTADJFJ0.net
おおおすごいな
俺なんかdsのボタン直そうとしたらY字のネジが外れなくて諦めたぜ

33: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:43:37.960 ID:pJpL5P30M.net
>>32
ホームセンターに180円くらいで売ってるだろ・・・

35: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:47:12.502 ID:jZsNj61i0.net
さっきも書いたとおり液晶の偏光フィルムを回転させると色が反転するから
チップで反転して、更にフィルムで反転して元に戻す

no title

それがこちら
くっきり見やすくなった

no title

さっきのと比べて見るとよく分かる
なんで反転して反転すると見やすくなるかは俺には分からん

36: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:48:39.934 ID:TyDcDKHR0.net
やるじゃん

37: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:49:16.022 ID:jZsNj61i0.net
さっきも書いたとおり偏光フィルムを回転させると色が反転するから、
チップで反転させて、更にフィルムで反転させて元に戻す

no title

こうなる
見やすくなった

38: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:50:09.191 ID:FQRgOc/i0.net
こういうことできる人羨ましぃ

39: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:50:12.545 ID:MTLLib6n0.net
ここまでは予想できる

ここからどうすんの?

41: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:53:23.090 ID:jZsNj61i0.net
>>39
すまん特に特別なことしないから盛り上がらない

no title

外装も変えます
当時も今も大好きなスケルトンにしましょう
画面のところのパネルはガラス製を買ったからキズつきにくい

47: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:56:33.099 ID:MTLLib6n0.net
>>41
スケルトンか
ライトがつくと綺麗だよな

40: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:50:44.982 ID:jZsNj61i0.net
2重送信してしまった

no title

反転状態がデフォルトになったから電源切ってもずっと黒い

42: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:53:35.359 ID:A707gyNP0.net
おもしろい

43: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:54:36.830 ID:NXCbzNku0.net
ミニ四駆みたいにクリアボディとか売ってるのか

45: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:56:05.761 ID:jZsNj61i0.net
no title

中身を戻していく

no title

外装に黒ボタンがついてたけど元のあずき色を使う

no title

no title

外装変更も完了

46: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:56:09.144 ID:pJpL5P30M.net
電源もリチウムイオンバッテリーにしろよ

52: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 21:02:42.083 ID:jZsNj61i0.net
>>46
出先でも買える乾電池のほうが便利じゃん?
今のところ出先に持っていく予定はないけど

no title

ここにしましょう

no title

穴を開けてこんな感じ

48: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:57:39.559 ID:7XuL2jIu0.net
すごいね

50: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 20:59:45.854 ID:jZsNj61i0.net
もう一つ
イヤホンジャックを増やします
no title


プロサウンド化と呼ばれていて、もともとのイヤホンジャックより音が綺麗になるらしい

51: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 21:01:07.701 ID:TyDcDKHR0.net
昔読んでた雑誌にこんな感じのコラムがあったな
懐かしい

53: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 21:03:33.499 ID:+pgGfxrJ0.net
なんか画面かなり青っぽくない?
写真だとこう写るってだけ?

57: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 21:06:34.775 ID:jZsNj61i0.net
>>53
画面は実物も青いね
白のバックライト注文したけどこの色だから多分液晶自体の色だと思う


no title

ボリュームダイヤルの近くに配線します

no title

no title

イヤホンジャック増設も終わり

54: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 21:03:51.843 ID:JXzxUU5Ya.net
すげえな

55: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 21:04:20.390 ID:6TiXakjq0.net
ゲームボーイやりたくなってきた

56: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 21:05:54.168 ID:NXCbzNku0.net
アドバンスじゃ無いけどSP化みたいなもんか

58: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 21:09:04.853 ID:jZsNj61i0.net
no title

no title

これで完成!


no title

no title

no title


もともとと比べるとこう
かなり見やすい

59: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 21:10:23.485 ID:+pgGfxrJ0.net
ポケモンやりたくなってきた

60: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 21:10:35.685 ID:wgLtJjfsd.net
材料費いくらかかったの?

61: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 21:10:35.970 ID:aHwfdvij0.net
電池そのままなんだよな
バックライト分消費やばそう

63: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 21:14:41.050 ID:jZsNj61i0.net
>>60
外装が2000円くらい
バックライトとチップが海外通販だから送料込みで3000円ぐらいかな
5000円+元のゲームボーイ

>>61
もともとのゲームボーイがかなり長持ちするし
LEDバックライトだから省電力らしいよ

62: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 21:13:38.725 ID:LBiMXJlG0.net
すごすぎwwwwwwwww

66: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 21:17:37.382 ID:LBiMXJlG0.net
で、これいくらなの?

68: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 21:19:54.064 ID:jZsNj61i0.net
>>66
バックライトつけるだけなら2000円ちょい

67: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 21:18:51.461 ID:jZsNj61i0.net
no title

スケルトンっていいよね

69: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 21:21:22.019 ID:jZsNj61i0.net
no title

ゲームボーイっていいよね

71: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 21:21:40.444 ID:bXVVh+vpd.net
写り込んでる女はかーちゃん?

74: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 21:23:00.902 ID:jZsNj61i0.net
>>71
俺しか部屋にいねーよこえーよ

73: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 21:22:28.075 ID:NXCbzNku0.net
コレクターワロス

82: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 22:09:13.504 ID:TyDcDKHR0.net
音は実際どうなん?

83: 以下、\(^o^)/でVIPがお送りします 2016/04/28(木) 22:11:59.927 ID:jZsNj61i0.net
>>82
後付のほうが音量は少し小さいけどクリアだね
あとはボタン押した時とかにノイズが少ないそうです
